一、概 述
三相交流一次柱入裝置是由我公司聚集高科技人才，重點投入，最新設計生產的新一代高效程控大電流標準源。
該大電流源專門針對變電站一次柱入試驗，電力系統一次測的故障模擬,一二次融合檢測設備的應用,完整綜合試驗平臺的搭建；也可用于熱繼電器、電動機保護器、接觸器、斷路器、空氣開關、開關柜、斷路器、保護屏校驗；也可對大電流鉗形表、分流器、電流互感器以及大電流交流標準表校驗;亦可作為大電流線纜及其他大電流設備老化使用，單臺機******輸出電流100A，必將替代原有傳統大電流發生器，電壓發生器更好的應用于電力、鐵路、石化、冶金和礦山等企業的科研、生產和電氣試驗現場。

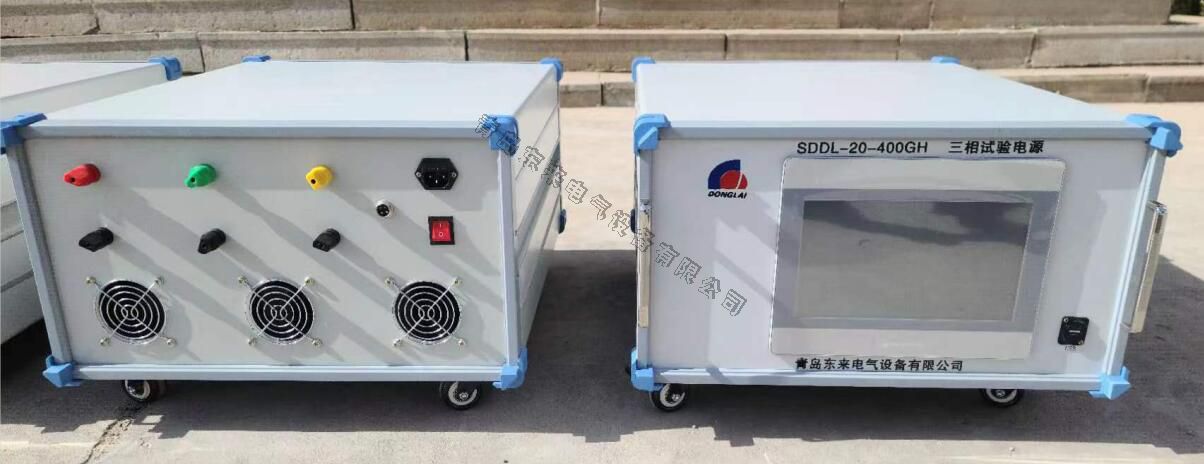

SDDL-100GF三相交流一次柱入裝置采用模塊化設計思想，主控單元采用STM32微處理,綜合應用先進的諧振軟開關技術、數字功放技術等先進技術，******程度降低內部器件功耗，提升整機輸出效率，減小設備體積和重量。各模塊之間的電流輸出獨立，可以任意并聯疊加，每個模塊均具有獨立完善的過載和開路保護功能。多臺機可以并聯組合輸出2000A、3000A、5000A、10000A以至幾萬安。
該產品采用10英寸觸摸液晶顯示屏，全中文顯示，界面清晰簡捷，操作方便，視覺效果好；且具有體積小，重量輕，量程寬，輸出穩定， 軟件升級維護方便等特點。同時，設備具有完善的保護功能，在電流開路時可自動保護，并指示故障位置。
本裝置總體上技術先進、性能可靠、功能齊全、操作簡便,各項功能指標均符合相關規程要求,是青島東來電氣設備有限公司對廣大用戶的又一最新奉獻。
其中三相標準源模塊既可以產生幅度可調、相位可調、頻率可調、功率穩定的三相工頻電壓、電流信號。
新型的三相柱入設備可以檢測符合一二次融合規范的10KV高壓開關內的電壓傳感器、電流傳感器、零序電壓傳感器、零序電流傳感器的比差和角差。以及校驗各種一二次融合開關控制器、DTU、FTU、配電終端的誤差，線路故障指示器，取電裝置的檢測。
除此之外，該裝置還可以對電能表、電壓表、電流表、相位表、頻率表等電力電測數字儀表進行測試和檢定，以及儀用電壓互感器、電流互感器、鉗形電流互感器等電量傳感器的測試和檢定， 電壓變送器、電流變送器、頻率變送器等電量變送器的測試和檢定；電力數據采集器、電能表現場校驗儀、電力參數測試儀、電壓監測儀、配電負荷監測儀、多功能電力儀表、負荷管理終端、失壓失流計時器、配電自動化終端等儀器設備的測試和檢定。
本裝置應用高精度采樣技術，并結合最新數字信號處理方法等技術設計而成。技術先進，性能優良，體積小，重量輕，攜帶方便，既可用于實驗室，也可以現場使用，我們相信您會對使用這款高品質的產品感到滿意的。
二 、主要功能和特點
電壓、電流、相位、角度和頻率均為高精度、高穩定度標準信號輸出，軟件閉環，高精度輸出。
為了現場使用方便，可以用三臺單相的組合試用用于三相輸出，也可獨立單機運行做為單相源來用。
1、電壓、電流、相位的調節，可同時針對三相或任意一相進行。
2、三相電壓之間、各相電壓和電流之間的相位均可360°調節。
3、三相四線/三相三線，正相序/逆相序四種狀態可任意組合輸出。
4、觸摸屏一目了然。電壓、電流有常用試驗點，一鍵到位，操作起來方便快捷。
5、獨有的即點即輸功能，極大地簡化了操作流程。
6、可以同時測量顯示三相電流互感器、零序電流互感器的比差和角差。
7、互感器二次電壓電流，一次電壓電流可以切換顯示。
8、可配上位機通訊軟件，通過上位機進行整機操作，通訊協議開放。
9、當電壓短路、電流開路或接線錯誤時，可自動停止輸出并伴有聲光報警。
10、采用先進的功放技術，可靠性、穩定性大大提高。
11、增加同步信號功能，可多臺設備并聯使用 達到幾萬安的電流。
12、增加了暫態功能，可以模擬指示等配網實驗 暫態時間小于20MS （擴展功能）。
13、諧波輸出功能（擴展功能）。
三、技術性能
1、輸入電源： 交流50HZ ，380伏三相四線制，或220V。
2、電流輸出范圍：串聯0~100A 并聯模式0~300A，電壓0~5V，可根據要求設計流大小******幾萬安）；也可進行多臺設備并聯的方式。
3、電流準確度優于：0.1%
4、三相電壓輸出范圍：0~120伏，（可按要求訂制）電流0.5安。
5、電壓 準確度：0.1%
6、移相范圍：0~360度
7、相位調節角度：0.02度
8、顯示方式： 10寸TFT液晶顯示屏
9、穩定度：0.01%
10、失真度：0.005%
11、頻率： 30-2000HZ
12、485或232通訊接口
